一、产品叙述
RF100模块是高度集成半双工多通道微功率嵌入式无线数据传输模块，其嵌入高速单片机和高性能射频芯片。创新的采用高效的循环交织纠检错编码，抗干扰和灵敏度都大大提高，最大可以纠24bits连续突发错误，达到业内的领先水平。RF100模块提供了多个频道的选择，可在线修改串口速率，发射功率，射频速率等各种参数。RF100模块能够透明传输任何大小的数据，而用户无须编写复杂的设置与传输程序，同时小体积宽电压运行，较远传输距离，丰富便捷的软件编程设置功能，使之能够应用与非常广泛的领域。
二、模块应用：
● 无线传感器；
● 家庭自动化；
● 无线抄表；
● 自动化数据采集；
● 工业遥控、遥测；
● POS系统，资产管理；
● 楼宇小区自动化与安防；
● 机器人控制；
● 车辆管理；
● 气象，遥感。
三、模块特点：
● 1000米传输距离(2400bps)；
● 工作频率418～455MHz(1KHz步进)；
● 大于100个频道；
● GFSK的调制方式；
● 高效的循环交织纠错编码；
● 灵活的软件编程选项设置；
● UART接口，RS232/RS485可定制；
● 超大的256bytes数据缓冲区；
● 适合大数据量传输；
● 内置看门狗，保证长期可靠运行。
四、模块概述
RF100模块是新一代的多通道嵌入式无线数传模块，其可设置众多的频道，步进精度为1Khz，发射功率高达20mW，而仍然具有较低的功耗，体积37.5mm x 18.3mm x 7.0mm，非常方便客户嵌入系统之内。
RF100模块创新的采用了高效的循环交织纠检错编码，最大可以纠24bits连续突发错误，其编码增益高达近3dBm，纠错能力和编码效率均达到业内的领先水平，远远高与一般的前向纠错编码，抗突发干扰和灵敏度都较大的改善。同时编码也包含可靠检错能力，能够自动滤除错误及虚假信息，真正实现了透明的连接。所以RF100模块特别适合与在工业领域等强干扰的恶劣环境中使用。
RF100模块内设256bytes大容量缓冲区，在缓冲区为空的状态下，用户可以1 次传输256bytes 的数据，当设置空中波特率大于串口波特率时，可1次传输无限长度的数据，同时RF100模块提供标准的UART/TTL 接口，1200、2400、4800、9600、19200、38400、57600bps七种速率，和三种接口校验方式。RF100模块外部接口采用透明数据传输传输方式，能适应标准或非标准的用户协议，所收的数据就是所发的数据。
设置模块采用串口设置模块参数，具有丰富便捷的软件编程设置选项，包括频点，空中速率，以及串口速率，校验方式，等都可设置，设置方式有二种方式:
1、是通过本公司提供的RF100/200配置软件,利用PC 串口即可。
2、是动态在线设置，用户通过置低设置脚(SET)，用串口发命令动态修改，具体方法参见RF100模块的参数设置章节。
五、引脚定义
RF100模块共有7个接脚，具体定义如下表：
RF100引脚定义 | ||
引脚 | 定义 | 说明 |
1 | GND | 地 0 V |
2 | VCC | 3.4V～5.5V |
3 | EN | 电源使能端，≧1.6V或悬空使能，≦0.5V休眠。 |
4 | RXD | URAT输入口，TTL电平。 |
5 | TXD | URAT输出口，TTL电平。 |
6 | AUX | UART口的收发指示输出，低接收，高输出。 |
7 | SET | 参数设置，低有效。 |
表一：RF100引脚定义表

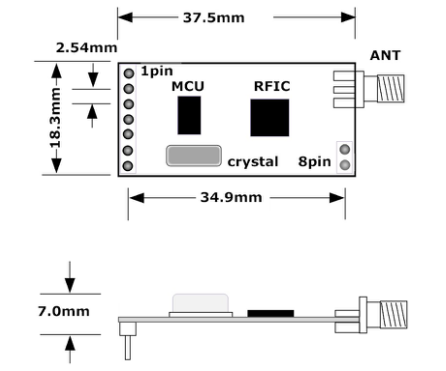

六、产品尺寸
图一：产品尺寸图
七、RF100模块的参数设置：
RF100模块使用相当的灵活，可以根据用户的需求设置不同的选项。
RF100模块的参数设置说明 | ||
设置 | 选项 | 默认 |
串口速率(Series Rate) | 1200、2400、4800、9600、19200、38400、57600bps | 9600bps |
串口效验(Series Parity) | Disable(无效验)，Even Parity(偶效验)， Odd Parity(奇效验) | Disable |
收发频率(RF Frequency) | 418MHz～455MHz(1K步进) | 434MHz |
空中速率(Series Rate) | 2400,4800,9600,19200bps | 9600bps |
输出功率(RF Power) | 0-9(9 为20mw) | 9(20mw) |
表二：模块的参数设置表
八、配置方式
用户可以对串口参数，串口效验，收发频率，空中速率，输出功率进行设置，设置的方法有二种方式。
1、是本我公司开发设计的RF100/200配置软件，通过PC修改，见图二。
用RF100/200配置软件设置是通过模块的UART/TTL口完成的(4，5PIN)，所以必须接UART/TTL to RS232接口转换板在连接到PC完成设置，或使用本公司提供的转换板。设置方法是，首先连接好通讯线，打开RF100/200配置软件，然后打开模块电源，最后插入模块到测试板，此时，软件的状态栏应显示Found Device(发现模块)，这时就可以进行相应的读写操作。
2、是通过SET脚在线进行修改。在线软件设置是通过模块的UART/TTL口完成的(4，5PIN)和SET脚完成的，时序图见图三，当EN脚置高50ms后，模块即可正常工作(T1)
设置时首先将SET脚置低，此时无论UART口是何状态，模块自动将UART口转变为9600bps,无效验模式，约1ms后模块进入设置状态(T2)。
用户可以通过向RXD口发送设置命令，模块效验后，在200ms内TXD脚将开始返回参数信息(T3)，用户在确认设置信息无误后置高SET脚，模块在10ms内切换至用户设置的参数模式运行(T4)。
需注意的是当模块进入设置状态(SET脚为低)，用户只能发送一次设置命令，如发送设置命令出错，或已完成设置，若需再次设置必须将SET脚置高，然后重新进入设置状态。
RF100设置采用ASCII码, 波特率为9600，无效验模式，设置命令有二条，用大写表示，如有参数用空格间隔开，用回车换行结束，格式如下：
1)、读设置：RD↙
应答: PARA_频率_空中速率_发射功率_串口速率_串口效验↙
2)、写设置：WR_频率_空中速率_发射功率_串口速率_串口效验↙
应答: PARA_频率_空中速率_发射功率_串口速率_串口效验↙
其中参数表示方法如表三：
参数表示方法 | ||
参数 | 字节数 | 说明 |
频率 | 6 | 单位KHz，如434MHz表示为434000。 |
空中速率 | 6 | 2400，4800，9600，19200bps用1、2、3、4表示。 |
发射功率 | 1 | 0 至 9。设置0为-1dBm，9为13dBm(20mW) |
串口速率 | 1 | 1200，2400，4800，9600，19200,38400,57600bps用0、1、2、3、4、5、6表示。 |
串口效验 | 1 | 串口效验 0为无效验，1为偶校验，2为奇校验。 |
表三: 模块的参数设置表
如将模块设置为，频率434MHz，空中速率9600bps，发射功率20mW，串口速率1200bps，无效验。
写设置为：WR_434000_3_9_0_0↙
(HEX编码 0x57,0x52,0x20,0x34,0x33,0x34,0x30,0x30,0x30,0x20,0x33,0x20,0x39,0x20,0x30,0x20,0x30,0x0D,0x0A)
应答: PARA_434000_3_9_0_0↙
(HEX编码 0x50,0x41,0x52,0x410x20,0x34,0x33,0x34,0x30,0x30,0x30,0x20,0x33,0x20,0x39,0x20,0x30,0x20,0x30,0x0D,0x0A)
九、RF100模块与计算机接线方式
图三: 软件设置接线图
十、RF100在线修改设置时序图
图三：在线修改设置时序图
十一、RF100模块与终端设备的连接
TTL接口连接图(下图)
图四：模块与终端设备的连接(UART/TTL电平)接线图
模块在连接UART/TTL电平时，模块的B/RX和A/TX脚必须悬空（两边的系统共地）
十二、RF100技术指标：
RF100技术指标 | |
工作频率 | 418MHz～455MHz (1KHz步进) |
调制方式 | GFSK |
频率间隔 | 200KHz |
发射功率 | 20mw(10级可调) |
接收灵敏度 | -118dBm@1200bps |
空中传输速率 | 2400～9600bps |
接口速率 | 1200～57600bps |
接口效验方式 | 8E1/8N1/8O1 |
接口缓冲空间 | 256bytes |
工作湿度 | 10%～90%（无冷凝） |
工作温度 | -30℃～85℃ |
电源 | 3.4～5.5V (±50mV纹波) |
发射电流 | ≦35mA@10mW |
接收电流 | ≦28mA |
休眠电流 | ≦5uA |
传输距离 | 1200米传输距离 (1200bps开阔地可视距离) |
尺寸 | 37.5mm x 18.3mm x 7.0mm |
表三：RF100技术指标
十三、RF100模块的组网应用
RF100的通信信道是半双工的，可以完成一点对一点，一点对多点的通讯。这二种方式首先需要设1个主站，其余为从站，所有站点都必须设置一个唯一的地址。通信的协调由主站控制，主站采用带地址码的数据帧发送数据或命令，所有从站全部都接收，并将接收到的地址码与本机地址码比较，地址不同则将数据丢掉，不做响应，若地址码相同，则将接收的数据传送出去。组网必须保证在任何一个瞬间，同一个频点通信网中只有一个电台处于发送状态，以免相互干扰。RF100可以设置多个频道，所以可以在一个区域实现多个网络并存。
十四、RF100模块注意的问题
考虑到空中传输的复杂性，无线数据传输方式固有的一些特点，应考虑以下几个问题。
1)、无线通信中数据的延迟
由于无线通信发射端是从终端设备接收到一定数量的数据后，或等待一定的时间没有新的数据才开始发射，无线通信发射端到无线通信接收端存在着几十到几百毫秒延迟(具体延迟是由串口速率，空中速率以及数据包的大小决定)，另外从无线通信接收端到终端设备也需要一定的时间，但同样的条件下延迟时间是固定的。
2)、数据流量的控制
RF100模块虽然有256bytes大容量缓冲区，但若串口速率大于等于空中速率，则存在数据流量的问题，可能会出现数据溢出而导致的数据丢失的现象。在这种情况下，终端设备要保证串口平均速率不大于60%空中速率，如串口速率为9600bps，空中速率为4800bps，终端设备每次向串口发送100字节，那么终端设备每次向串口发送的时间约104ms,(104ms/0.6)*(9600/4800)=347ms，所以终端设备每次向串口发送100字节每次间隔不小于347ms，以上问题则不会出现。
3)、差错控制
RF100模块具有较强的抗干扰能力，在编码已经包含了强大的纠检错能力。但在极端恶劣的条件下或接收地的场强已处于RF100模块接收的临界状态，难免出现接收不到或丢包的状况。此时客户可增加对系统的链路层协议的开发，如增加类似TCP/IP中滑动窗口及丢包重发等功能，可大大提高无线网络的使用可靠性和灵活性。
4)、天线的选择
天线是通信系统的重要组成部分，其性能的好坏直接影响通信系统的指标，用户在选择天线时必须首先注重其性能。一般有两个方面:
⑴、选择天线类型；
⑵、选择天线的电气性能。
选择天线类型的意义是：所选天线的方向图是否符合系统设计中电波覆盖的要求；选择天线电气性能的要求是：选择天线的频率带宽、增益、额定功率等电气指标是否符合系统设计要求。因此，用户在选择天线时最好向厂家联系咨询，RF100要求的天线阻抗为50欧姆。
十五、模组出厂默认参数：
中心频点:：434MHz（418MHz～455MHz频段中心为434MHz）
发射功率：20mW
接口波特率：9600bps
校验位：N
数据位：8
停止位: 1
说明：本模块有3种接口方式TTL、RS232、RS485接口，出厂标准为TTL接口，如有需要订货时请说明，以便提供合适的产品，感谢客户长期以来对我公司的支持。
