一、描述

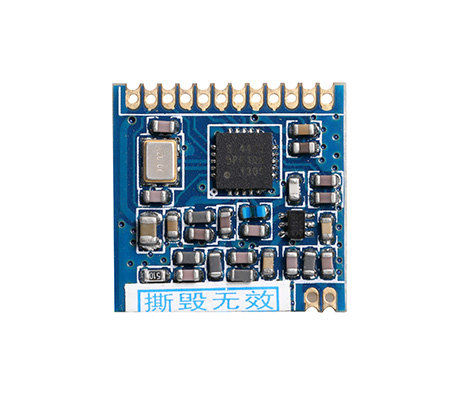

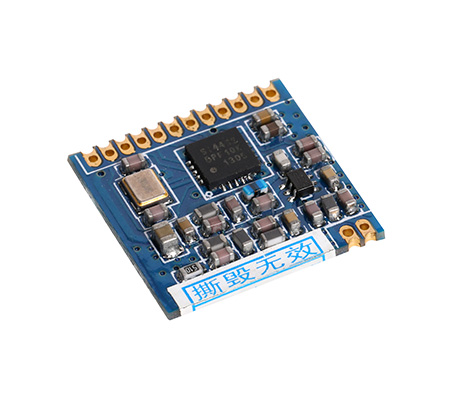

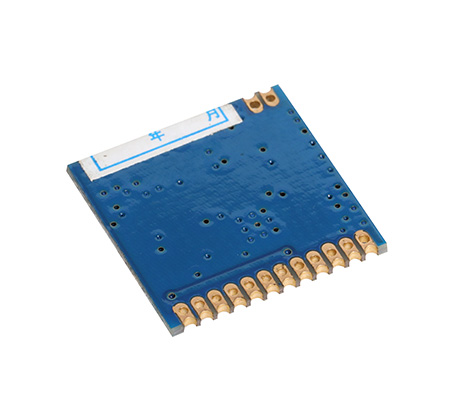

本公司的BM4432I 模块采用的是一款高度集成的无线ISM频段收发芯片。极低的接收灵敏度(-121dBm/1200bps),再加上业界领先的+20dBm的输出功率保证扩大范围和提高链路性能。同时内置天线多样性和对跳频支持可以用于进一步扩大范围，提高性能。
BM4432I模块采用的是Silicon Lab Si4432的高性能收发芯片设计的一款纯射频模块，该模块体积小，性能高，SPI接口可方便客户可直接配置模块参数，灵活应用。
前同步信号检测,可配置数据包结构、温度感应和8位模数转换器、集成稳压器、跳频功能、上电复位功能等。
二、特点
☆ 频率范围：490MHz（433/868/915MHz频率需定制）
☆ 灵敏度高达 -121dBm/1200bps
☆ 最大输出功率：20dBm
☆ 80mA@+20dBm（发射）
☆ 数据传输率：1.2-250kbps
☆ FSK，GFSK和OOK调制模式
☆ 1.8-3.6 V供电
☆ 超低耗关机模式
☆ 数字接收信号强度指示(RSSI)
☆ 定时唤醒功能
☆ 天线自动匹配及双向开关控制
☆ 可配置数据包结构
☆ 前同步信号检测
☆ 64字节收发数据寄存器（FIFO）
☆ 低电能检测
☆ 温度感应和8位模数转换器
☆ 工作温度范围：-20 ~ +85°C
☆ 集成稳压器
☆ 跳频功能
☆ 上电复位功能
☆ 内置晶体调整功能
☆ 可方面客户贴片式和插针式应用
☆ 数字接收信号强度指示(RSSI)
☆ 64字节收发数据寄存器（FIFO）
三、应用
☆ 遥控器
☆ 远程抄表
☆ 家庭安防报警及远程无钥匙进入
☆ 工业控制
☆ 家庭自动化遥测
☆ 个人数据记录
☆ 玩具控制
☆ 传感器网络
☆ 轮胎气压监测
☆ 健康监测
☆ 无线PC外围设备
☆ 标签读写器
四、性能参数
参数 | 最小 | 典型 | 最大 | 单位 | 条件 | |
运行条件 | ||||||
工作电压范围 | 1.8 | 3.3 | 3.6 | V | ||
工作温度范围 | -20 | 85 | ℃ | |||
电流消耗 | ||||||
接收电流 | 18.1 | mA | ||||
发射电流 | 80 | mA | @20dBm | |||
体眠电流 | <1 | uA | ||||
射频参数 | ||||||
频率范围 | 482 | 490 | 498 | MHZ | @ 490MHZ | |
调制速率 | 1.2 | 250 | Kbps | FSK | ||
发射功率范围 | 0 | 20 | dBm | |||
接收灵敏度 | -121 | dBm | @data=1.2kbps,Fdev=30kHZ | |||
五、引脚定义
序号 | 管脚定义 | 说明 |
1 | GND | 接电源地 |
2 | GPIO0 | 内部已接模块的发射控制脚，发射状态为高电平，接收为低电平 |
3 | GPIO1 | 内部已接模块的接收控制脚，接收状态为高低电平，发射为低电平 |
4 | GPIO2 | 直接连芯片的GPIO2引脚 |
5 | VCC | 接电源正极3.3V |
6 | SDO | 0～VDD V数字输出，提供了对内部控制寄存器的串行回读功能 |
7 | SDI | 串行数据输入。0～VDD V数字输入。该引脚为4线串行数据串行数据流总线。 |
8 | SCLK | 串行时钟输入。0～VDD V数字输入。该引脚提供了4线串行数据时钟功能。 |
9 | NSEL | 串行接口选择输入引脚。0～VDD V数字输入。这个引脚为4线串行数据总线提供选择/使能功能，这个信号也用于表示突发读/写模式。 |
10 | NIRQ | 中断输出引脚 |
11 | SDN | 关闭输入引脚。0～VDD V数字输入。在除关机模式的所有模式SDN=0。当SDN=1时芯片将被彻底关闭并且寄存器的内容将丢失。 |
12 | GND | 接电源地 |
13 | ANT | 接50欧的同轴天线 |
14 | GND | 接电源地 |

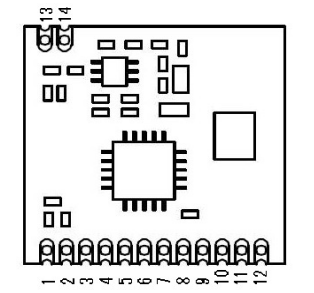

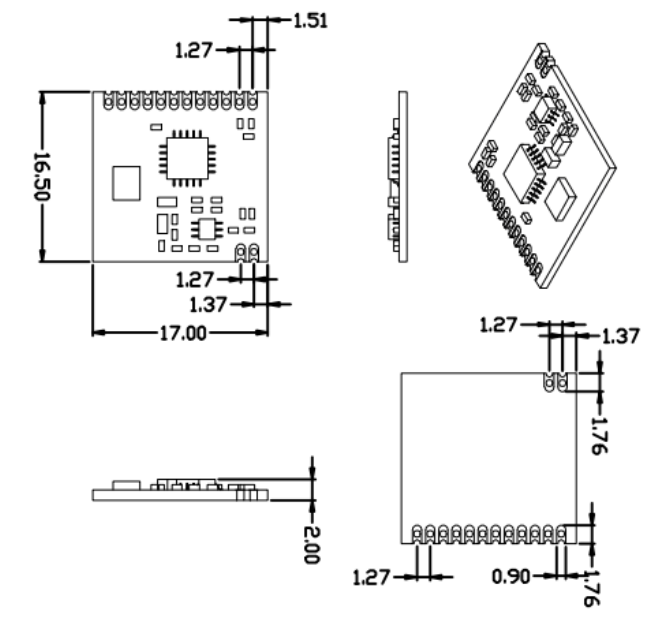

六、外形尺寸

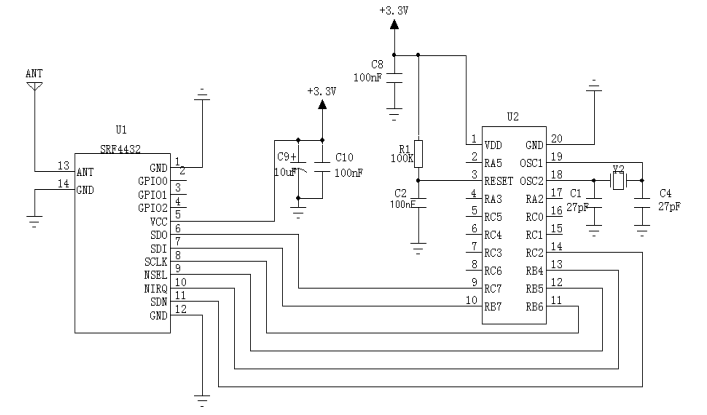

七、典型应用电路
八、产品技术指标：
型号：BM4432I
调制方式：GFSK
接口类型：SPI接口射频模块
工作频率：490MMHZ(433M/315M/868M/915M需定制)
发射功率：0-100mW
接收灵敏度：-121dBm@1200bps
发射电流：≤80mA
接收电流：≤18mA
通信速率：1.2K-250Kbps用户通过MCU编程控制
工作电源：直流+1.8-3.6V
工作温度：-20℃～85℃
工作湿度：10%～90%相对湿度,无冷凝
外形尺寸：裸板16.5mm x 17mm x 3mm
